电弧炉除尘器

电弧炉除尘器
电弧炉除尘器中频炉布袋除尘器由运行平稳、低阻、低能耗、清灰效果好、占地面积小的CLDM型低压脉冲袋式除尘器本体。
服务热线: 182-6711-4694

产品展示

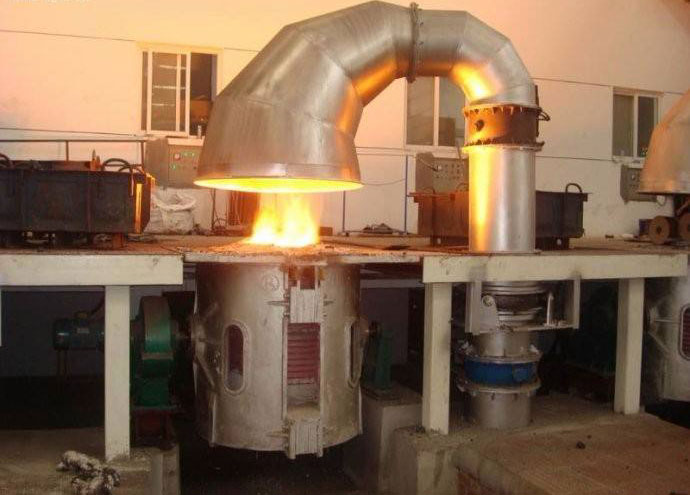

电弧炉除尘器(图1)



电弧炉除尘器

  电弧炉除尘器装置系统为将来自工业硅生产电炉的烟气,在离心式主风机的抽吸作用下,烟气由半封闭式电炉内引出,沿着烟道   先进入一个二次燃烧室及预除尘器。把粗粒和火星分离开来,使其烟尘充分燃烧,燃烧后的烟气进入一个热交换器降低烟气温度,然后用风机送入袋式除尘器,粉尘滞留在滤袋里,净化的烟气经除尘器顶部排入大气,灰斗下的微粉由人工或机械入袋输出。

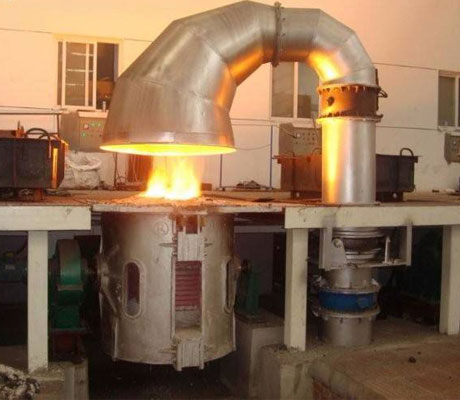

  电弧炉除尘器的加料方式是加料为行车从炉体上部投料,冶炼后的钢水从炉体前部倾斜出料,为了不影响正常的工序及操作要求,我们认为较为理想的收尘方式,是采用热过程伞形罩作为捕尘用。为了不影响人工操作及加料,该伞形罩根据现场位置定型设计。吸尘罩内附硅酸铝耐温材料,防止温度过高使固定罩变形。

  固定罩上盖根据需要可设置成移动式,以预备行车起吊位置。该捕集罩用于多台中频炼钢炉的烟气收尘,捕集效率高,烟气温度低。

  电弧炉除尘器工艺流程

  中频感应电炉-----烟气捕集罩-----阀门----支管道----主管道---沉降室---除尘器----风机------烟囱----排空

  电弧炉除尘器工艺说明

  本方案为一组电弧炉除尘器的烟气治理工艺。根据工作需要1用1备使用。

  (1)烟气捕集罩

  中频感应电炉在熔炼过程中为典型热源,故除尘器系统采用热过程伞形罩,作为烟气捕集罩的悬挂高度距炉子平台X-1.5米,为了不影响工人操作及上料,罩子密封及外形设计与现场操作空间相容,具体形状现场设计时确定。

  (2)管道采用钢板制作

  中频炉布袋除尘器由运行平稳、低阻、低能耗、清灰效果好、占地面积小的CLDM型低压脉冲袋式除尘器本体、保护系统、压缩空气系统(包括储气罐、油水分离器、管路)、控制系统(包括仪器仪表、PLC柜、MCC柜、现场操作柜)等组成。

  电弧炉除尘器烟气特点

  1、是烟气量和热含量大,烟气带走的热量约为输入能量的百分之33;

  2、是烟尘极细,小于1um的占百分之90左右,且烟尘容量较轻,仅为每立方200kg;

  3、是烟尘的主要成分为SiO2。
